チラー設備とは？仕組み・種類・更新時期を解説

チラー設備とは？建物や生産現場を支える熱源設備

チラー設備とは、水や不凍液などを冷却または加熱し、空調機や生産設備へ送り届ける熱源設備です。建物の空調だけでなく、製造工程や機器の温度管理にも利用されています。

家庭用エアコンは、冷媒を室内機と室外機の間で循環させて室温を調整します。一方、チラー設備では、つくった冷水や温水を配管で建物内へ循環させ、空調機や生産設備で熱を交換するのが一般的です。

チラー設備の役割

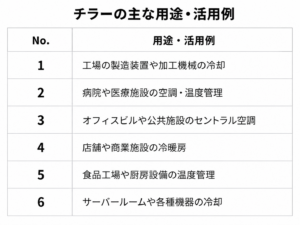

チラー設備は、幅広い施設で次のような役割を担っています。

工場では、室内を涼しくするためだけではなく、製品品質や加工精度を保つためにチラーが使われることがあります。そのため、チラーの停止が生産停止に直結する施設では、空調設備というより「操業を支える重要設備」と考える必要があります。

チラー設備の基本的な仕組み

チラー設備は、主に圧縮機、蒸発器、凝縮器、膨張装置などで構成されます。さらに、冷温水を送るポンプや配管、制御盤、水冷式の場合は冷却塔なども設備全体の一部です。

チラー本体だけが正常でも、ポンプの能力低下や配管の詰まり、熱交換器の汚れがあれば、必要な冷却能力を発揮できません。そのため、点検や更新では設備全体を確認することが重要です。

冷水をつくる流れ

一般的な圧縮式チラーでは、冷媒が蒸発する際に冷水から熱を奪います。冷却された水はポンプによって空調機や生産設備へ送られ、建物内や機器から熱を受け取ってチラーへ戻ります。

チラーへ戻った水は再び冷却され、施設内を循環します。このサイクルを繰り返すことで、室温や設備温度を一定に保ちます。

冷却塔が必要になるケース

水冷式チラーや吸収式冷温水機では、設備が回収した熱を外へ逃がすために冷却塔を使用することがあります。

冷却塔は、冷却水の一部を蒸発させ、その気化熱によって水温を下げる設備です。家庭用エアコンでいう室外機に近い役割を担います。

ただし、冷却塔は外気に触れながら水を循環させるため、汚れ、スケール、藻、スライムなどが発生しやすい設備です。冷却塔の性能が低下すると、チラー本体が正常でも冷却効率が落ち、エネルギー使用量の増加や設備停止につながることがあります。

冷却塔が空調トラブルにつながる理由は、冷却塔（クーリングタワー）の仕組みと空調トラブルの原因　　でも詳しく解説しています。

チラー設備の主な種類と違い

チラー設備は、放熱方法や熱源、設置環境によって適した方式が変わります。導入費だけで決めず、稼働時間、必要能力、設置スペース、管理体制、電気・ガスの契約条件まで確認して選ぶことが大切です。

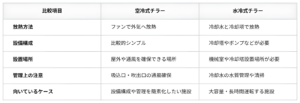

空冷式チラーと水冷式チラーの違い

空冷式チラーは外気を利用して熱を逃がし、水冷式チラーは冷却水と冷却塔を利用して放熱します。

空冷式は冷却塔を必要としないため、設備構成を比較的シンプルにできます。ただし、外気温や設置場所の通風条件によって能力が左右されます。機器周辺に熱がこもると、十分に放熱できず効率が低下することもあります。

水冷式は安定した運転を期待しやすい一方、冷却塔、冷却水ポンプ、配管などを含めた管理が必要です。水質管理を怠ると、スケールや腐食が進み、熱交換効率の低下や配管トラブルにつながります。

電気式・ガス式・吸収式の違い

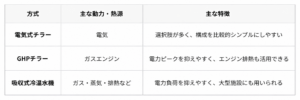

チラー設備は、冷水や温水をつくる方式によっても分類できます。それぞれの特徴を簡潔に整理すると、次のとおりです。

電気式チラー

電気式チラーは、電気モーターで圧縮機を動かして冷水や温水をつくります。機種の選択肢が多く、空冷式・水冷式の両方があります。

導入時には、本体能力だけでなく受電容量や契約電力の確認が必要です。すでに電力使用量が多い工場や施設では、チラーの更新によって最大需要電力が増え、電気料金に影響する可能性があります。

一方、高効率機や台数制御を採用し、実際の負荷に合わせて運転できれば、省エネにつながることもあります。

GHPチラー

GHPチラーは、ガスエンジンでコンプレッサーを駆動し、冷水や温水をつくる設備です。

電気式と比べて冷暖房運転時の電力使用量を抑えやすく、電力ピーク対策として検討されることがあります。また、エンジン排熱を暖房や温水生成に利用できる機種もあります。

ただし、ガスエンジンを搭載しているため、オイルや消耗部品の交換など、電気式とは異なる保守が必要です。導入後のメンテナンス体制まで含めて検討しましょう。

GHPチラーの特徴や電気式との違いは、GHPチラーの仕組み・メリット・EHPとの違い　　で詳しく紹介しています。

吸収式冷温水機

吸収式冷温水機は、ガス、蒸気、排熱などの熱を利用して冷水や温水をつくる設備です。大型のビル、病院、工場、公共施設などで利用されています。

電動の圧縮機を中心とする方式とは仕組みが異なり、施設の電力負荷を抑えやすいことが特徴です。一方で、本体だけでなく冷却塔や冷却水系統を含めた管理が欠かせません。

吸収液や真空状態の管理など専門的な点検も必要になるため、設備の構造を理解した業者へ相談することが重要です。吸収冷温水機の仕組みと電気式との違い　　も、方式選定の参考にしてください。

チラー設備で見逃したくない不調のサイン

チラー設備は、完全に停止する前に温度・音・振動・使用エネルギーなどに変化が現れることがあります。「まだ動いているから大丈夫」と放置せず、小さな変化を記録して早めに点検することが重要です。

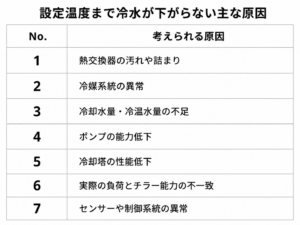

冷水の温度が下がらない

原因はチラー本体にあるとは限りません。ポンプ、配管、ストレーナー、冷却塔などを含め、設備全体の運転状態を確認する必要があります。

電気代・ガス代が以前より増えた

稼働時間や施設の使い方が変わっていないのに電気代・ガス代が増えている場合、設備効率が低下している可能性があります。

熱交換器の汚れや冷却塔の能力低下によって設定温度へ到達しにくくなると、チラーは長時間運転します。複数台設置されている場合は、台数制御の不具合や運転順序の偏りによって、非効率な運転が続いていることもあります。

料金だけで判断するのではなく、運転時間、出入口温度、消費電力、ガス使用量などを過去の記録と比較することが有効です。

異音・振動・水漏れが発生している

これまでになかった音や振動が発生した場合は、圧縮機、ファン、ポンプ、軸受などの不具合が疑われます。

また、配管接続部やポンプ周辺の水漏れを放置すると、腐食や漏電、周辺設備の損傷につながるおそれがあります。少量の漏れでも「これくらいなら大丈夫」と考えず、発生箇所と量を確認し、早めに専門業者へ相談しましょう。

冷却塔の汚れや水質が悪化している

冷却水が濁っている、異臭がする、藻やスライムが見える場合は、水質管理の見直しが必要です。

冷却塔や配管内にスケールが付着すると、熱が伝わりにくくなります。また、冷却塔は水が外気に触れ、飛散する可能性がある設備であるため、衛生管理の面でも適切な清掃、薬剤処理、水質確認が欠かせません。

特に冷房シーズン前は、冷却塔の清掃が必要な理由とレジオネラ対策　　を参考に、運転開始前の状態を確認しておきましょう。

チラー設備は壊れる前の点検と予防保全が重要

チラー設備の点検は、故障を見つけるだけでなく、性能低下や部品劣化の傾向を早期に把握するために行います。停止による影響が大きい施設ほど、事後修理ではなく予防保全が重要です。

日常点検で確認したい項目

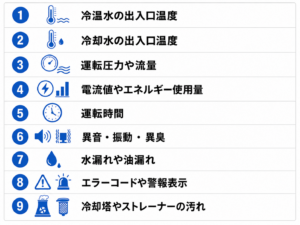

設備管理担当者による日常点検では、次の項目を同じ条件で記録すると変化に気づきやすくなります。

大切なのは、数値を記録するだけで終わらせないことです。前月や前年同時期と比較し、少しずつ悪化していないかを確認しましょう。

専門業者による点検が必要な箇所

冷媒回路、圧縮機、熱交換器、制御盤、絶縁状態、吸収液、真空状態、ガスエンジンなどの点検には、専門知識や測定機器が必要です。

設備内部を知識のないまま分解すると、事故や故障につながる可能性があります。日常点検で異常が見つかった場合は、無理に自己対応せず、設備の方式に対応できる専門業者へ依頼してください。

点検記録を残すメリット

点検記録を継続すると、設備の「いつもと違う」が見えやすくなります。

例えば、同じ外気条件でも冷水温度が下がりにくくなった、ポンプの電流値が上がった、警報の発生回数が増えたといった変化は、故障の予兆かもしれません。

修理履歴や交換部品もまとめておけば、保全計画や更新時期を判断する材料になります。担当者が交代した際にも設備の状態を引き継ぎやすくなり、属人的な管理を防げます。

チラー設備の更新を検討するタイミング

チラー設備の更新時期は、使用年数だけでなく、故障頻度、部品供給、運転効率、停止時の影響を総合して判断します。動かなくなるまで使う方法は、結果的に復旧費用や休業・操業停止の損失を大きくする可能性があります。

修理回数や運転停止が増えている

同じ系統で繰り返し警報が出る、応急修理の回数が増えた、夏や冬のピーク時に停止するといった状態は、更新を検討するサインです。

修理費だけを見れば、部分修理のほうが安く感じるかもしれません。しかし、部品待ちによる停止、生産への影響、仮設設備の手配などを含めると、計画更新のほうが総合的な負担を抑えられることがあります。

交換部品の確保が難しくなっている

古いチラーでは、メーカーによる部品供給が終了している場合があります。

これまで修理できていた設備でも、次の故障では部品が入手できず、そのまま長期停止になるかもしれません。設備が稼働しているうちに、メーカーの保守対応や主要部品の供給状況を確認しておくことが重要です。

エネルギーコストが高くなっている

長期間使用した設備は、熱交換器の劣化や制御方式の古さなどによって、エネルギー効率が低下している場合があります。

更新を検討するときは、本体価格や工事費だけでなく、更新後の電気代・ガス代、保守費、消耗部品費も含めて比較しましょう。複数年の総保有コストで考えると、高効率機への更新にメリットが出ることがあります。

施設の使い方や必要能力が変わった

生産設備の増設、建物用途の変更、利用人数の増減、空調エリアの変更などがあると、既存チラーの能力が現在の負荷に合わなくなります。

能力不足だけでなく、能力が大きすぎる場合も注意が必要です。低負荷運転や頻繁な発停によって、効率低下や機器への負担につながることがあります。

吸収式冷温水機を使用している施設は、吸収式冷温水機の寿命と長く使うための管理ポイント　　も更新判断にお役立てください。

チラー設備の更新で失敗しない選び方

チラー設備の更新では、既存機器と同じ能力の製品へ単純に入れ替えるだけでは不十分です。現在の負荷、エネルギー契約、配管、設置環境、工事中の施設運用まで確認して計画する必要があります。

実際の負荷に合った能力を選定する

既存チラーが設置された当時と現在では、建物の使い方や必要な冷却能力が変わっている可能性があります。

更新前には、運転記録やピーク時の負荷、冷温水温度、稼働時間などを確認しましょう。複数台に分割して負荷に応じた台数制御を行う方法など、施設の使い方に合った運転方式も検討します。

イニシャルコストと運転コストを比較する

チラーの費用を比較するときは、本体価格だけで判断しないことが大切です。

本体、搬入、撤去、配管、電気、ガス、制御、試運転などの初期費用に加え、更新後のエネルギー料金、点検費、薬剤費、消耗部品費まで確認します。

安価な機種でも、運転時間が長い施設ではランニングコストの差が大きくなる可能性があります。反対に、稼働時間が短い設備では、高効率化による削減効果が投資額に見合わないこともあります。

電気式・ガス式を施設全体で検討する

電気式とガス式のどちらが適しているかは、設備単体では決められません。

受電容量、契約電力、ガス供給条件、既存設備との組み合わせ、ピーク時間帯、将来の増設計画などを確認する必要があります。災害や停電への備えを重視する施設では、電源・燃料の分散という観点も選定材料になります。

更新工事中の施設運用を計画する

工場や病院など、冷却や空調を長期間止められない施設では、機器選定と同じくらい工事計画が重要です。

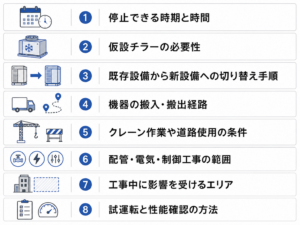

更新前には、次の内容を整理します。

特に生産設備の冷却に使用している場合は、切り替え時のわずかな温度変化が製品品質に影響することもあります。設備担当者と工事業者が事前に運用条件を共有し、無理のない工程を組むことが大切です。
