【業務用】高槻市病院様 パナソニックGHP（ガスヒーポン）
エンジンプラグガイド交換
施工事例
今回は他機での修理訪問時に発見した事例を紹介いたします。
他室外機トラブル訪問時に併設機のパネルを開けた際、エンジンオイルがエンジンルーム内底面に溜まっておりました。
オイル漏れの原因を調査したところ「プラグガイド」と呼ばれるエンジン点火プラグのガイド部分のゴムパッキンが劣化により漏洩を確認。
「点火プラグ」はエンジンを稼働させる際にエンジン燃焼室で燃料を爆発させる為の着火剤の役割をしております。
又、燃焼室には燃料を取り込む為の「吸気バルブ」と、爆発させた燃料を吐き出す為の「排気バルブ」が備わっており、各バルブは高速で上下運動を繰り返します。
金属製のバルブが高速で稼働すると発熱しバルブの変形や他部位への悪影響を及ぼす為、バルブ周辺には常時オイルを流し冷却や潤滑を賄っております。
即ち、燃焼室には「点火プラグ」「吸気バルブ」「排気バルブ」が存在し、各バルブ周辺にはオイルが流れている為、バルブ付近に付属の点火プラグ周辺にもエンジンオイルが流れています。
今回は点火プラグのカバーの役割となる「プラグガイド」のパッキンの劣化により、上記内容によりエンジンオイルが漏洩しておりました。
大阪ガス保守契約での機器運転時間の関係により部品代がお客様のご負担となる為、不良部品の見積りを提出させて頂く旨を説明。
当日は各部（エンジンルーム内や室外機架台下に漏洩分）を清掃として仮復旧実施。
後日お客様より発注の連絡を頂き、部品手配の上交換に訪問。
作業の手順としては、まず室外機基板上で「一括停止」操作実施。
仮に機器が停止していても急に稼働する恐れがある為、どんな作業をする際も「一括停止」操作は必須となります。
その後、各点火プラグを外してプラグガイドを取り外し、逆の手順で新品部品を取り付けし作業完了となるので、作業時間としては約10分程度となります。
部品交換完了後、一括停止を解除にて運転確認実施。部品交換箇所含め他部位でのオイルやクーラントの漏洩、その他不具合が無い事を確認、各暖房運転データ確認良好にて全ての作業が完了となりました。
| 施工内容 | パナソニックGHP（ガスヒーポン）エンジンプラグガイド交換 |
|---|---|
| 施工時間 | 15分
|
| 型式 | SGP-H850M5GZD
|
| 運転時間 | 56,857時間
|
| エラーコード （パナソニックGHPのエラーコード一覧はこちら） |
なし |
施工の様子
-

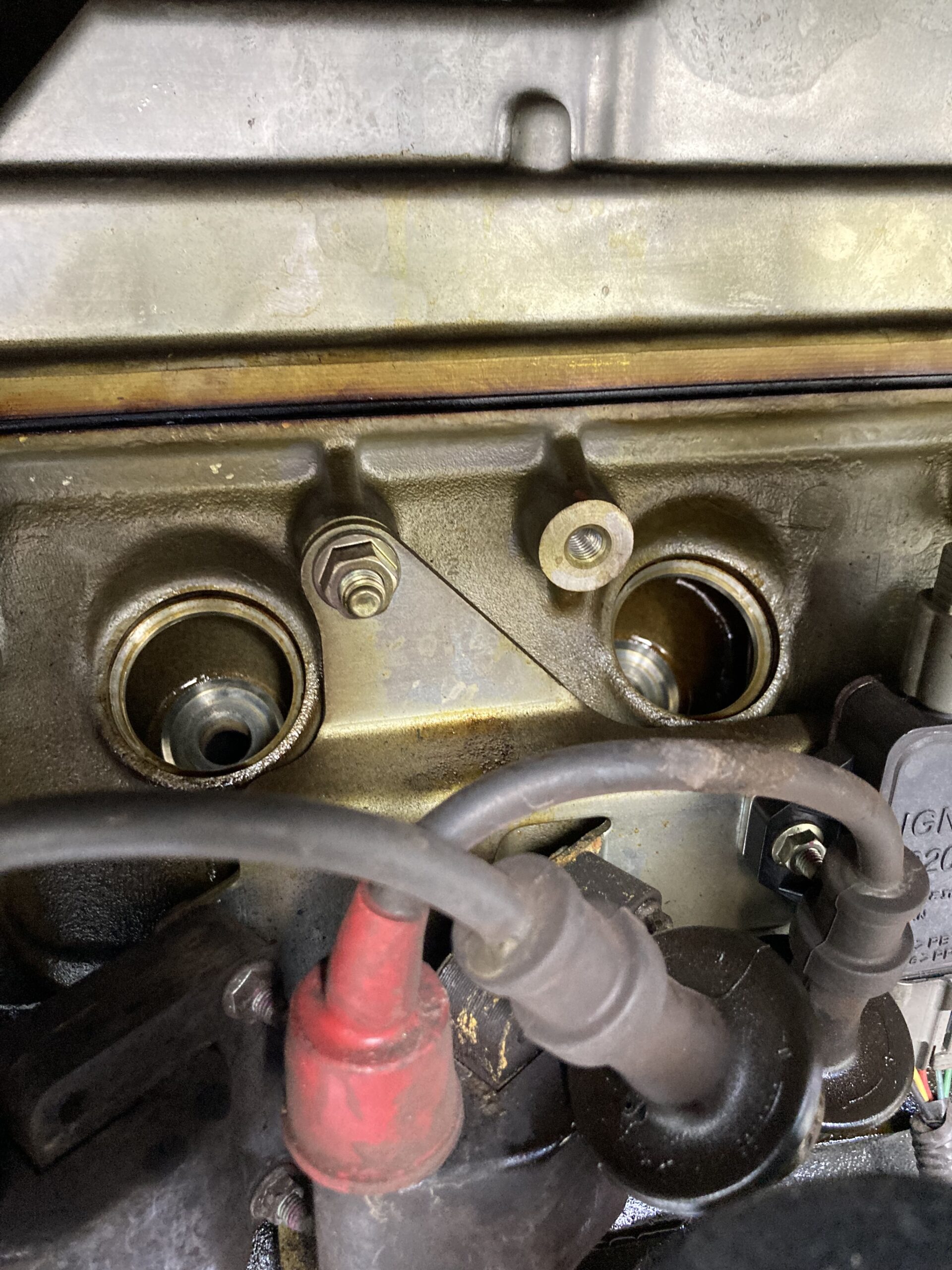

旧プラグガイド取り外し後
プラグコード、点火プラグ取り外し後、旧プラグガイド取り外し
-

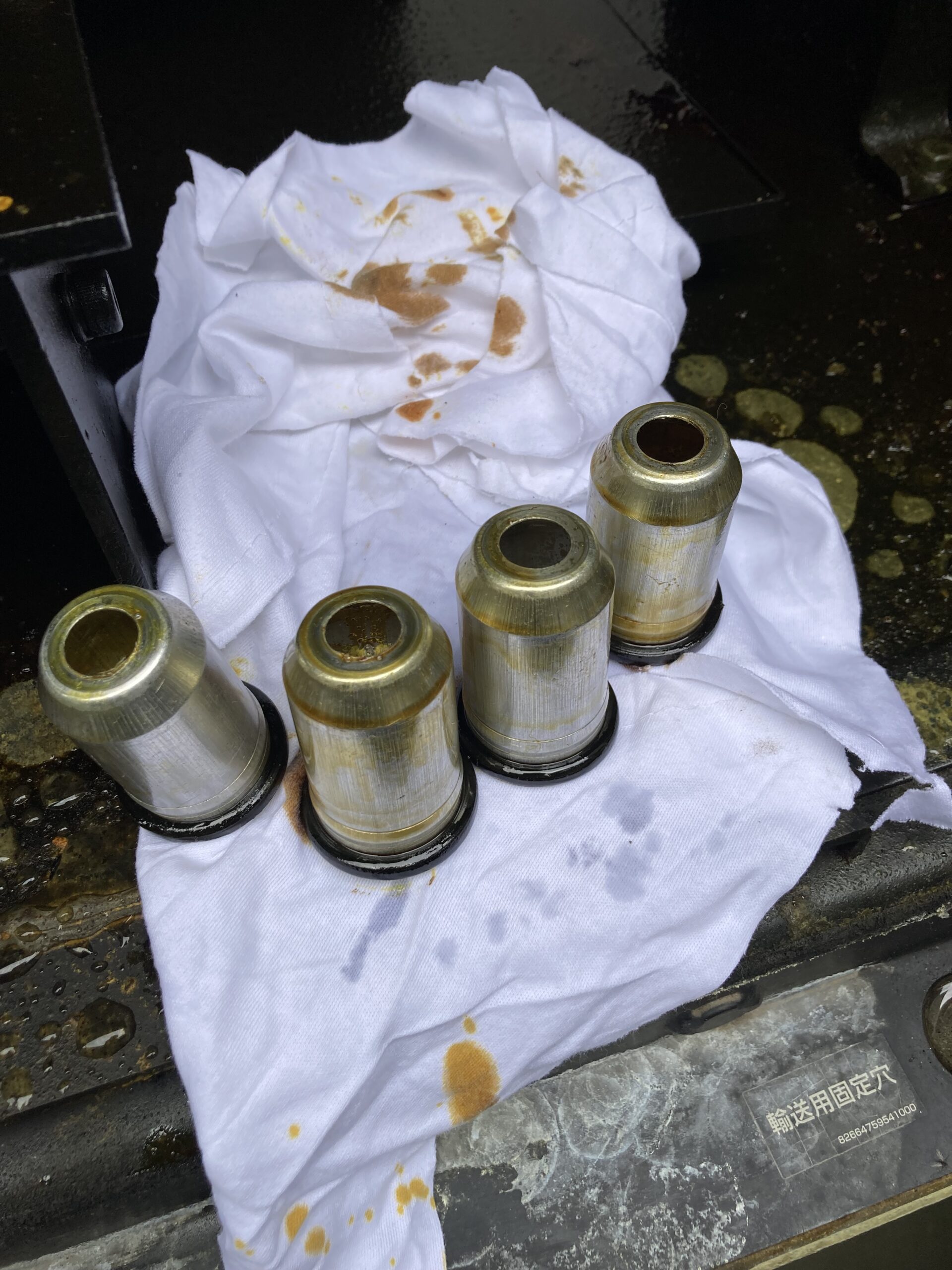

旧プラグガイド
エンジン各気筒毎にプラグガイド取り付けの為全て取り外し
-

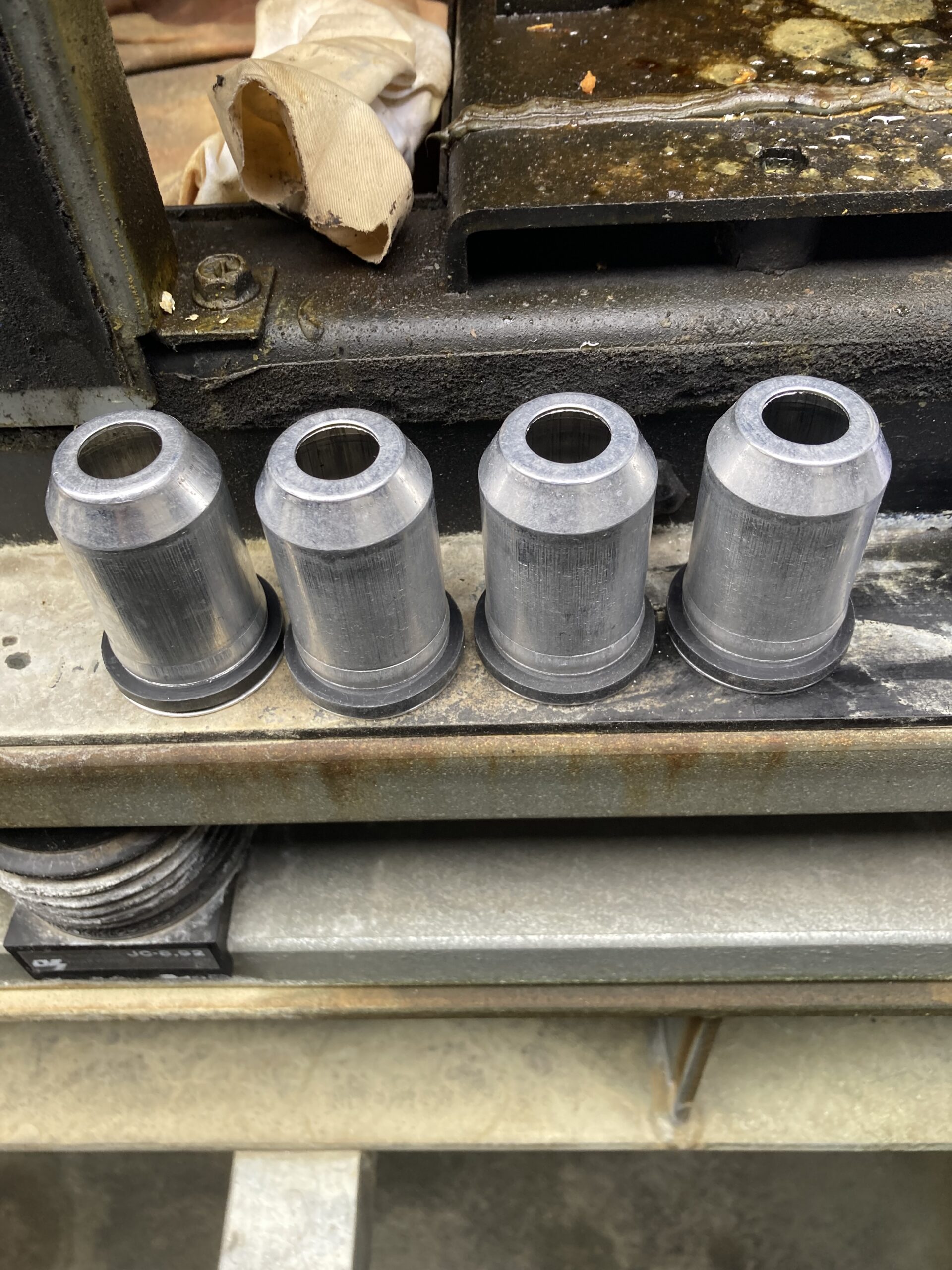

新品プラグガイド
4気筒分の新品プラグガイドとなります
-

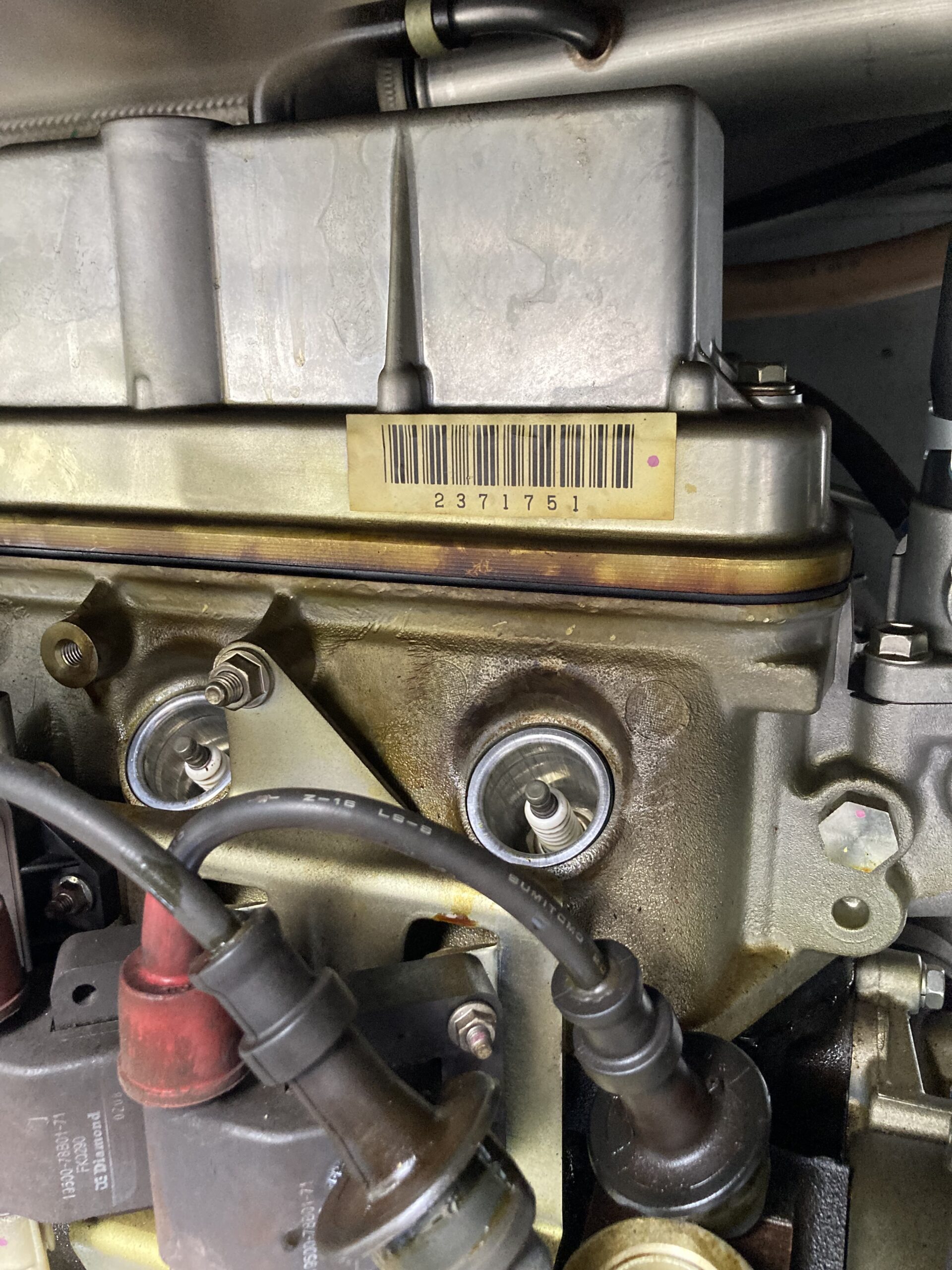

新品プラグガイド取り付け後
プラグガイド取り付け後、各点火プラグ取り付け
-
各プラグコード取り付けにて機器復旧
各点火プラグへプラグコード取り付けにて作業完了
お客様からのコメント
GHPではエンジンオイルが漏れる事はよくある事なんですか？
担当者からのコメント
エンジンオイルが漏れてはいけません！！
今回のケースのようにゴムパッキンは使用時間や年月が経過するとどうしても劣化して硬化が進み、僅かな隙間が発生してオイルが滲み出てしまう事がございます。
定期点検で訪問時や修理訪問時に発見の際は都度交換を提案させて頂きますが、室外機の周辺にオイルが付着しているのをお客様が先に気付かれる場合もあります。
オイル漏れは原因を取り除かなければ改善する事は無く酷くなる一方となりますので「室外機の下に変なシミがある」など、オイル漏れの「予兆」にお気づきの際はお気軽にお問い合わせください。
