姫路市施設様 X線内部探査
施工事例
姫路市内の施設様より、今回も電気配管の増設に伴うX線内部探査をご依頼いただきました。
これまでにも同施設で何度か調査を行っており、今回も改修工事に合わせてコンクリート壁やスラブへの穿孔前調査を実施しました。
今回は2日間で18カ所の調査を実施。
広い敷地内を高所作業車で移動しながらの作業となりましたが、穿孔箇所によっては鉄筋や既設配管の位置が近く、慎重な判断が必要となる条件での調査でした。
撮影したX線画像をその場で確認しながら、コンクリート内部の鉄筋や既設配管の位置を一つひとつチェック。
内部の状況を確認した上で、埋設物を避けた安全な穿孔位置を選定しました。
目視では確認できないコンクリート内部をX線で確認することで、既設設備への影響を抑え、安全な施工につなげています。
継続してご依頼いただいていることからも、安心して任せていただけるよう、今後も丁寧な調査を行っていきます。
施工の様子
-

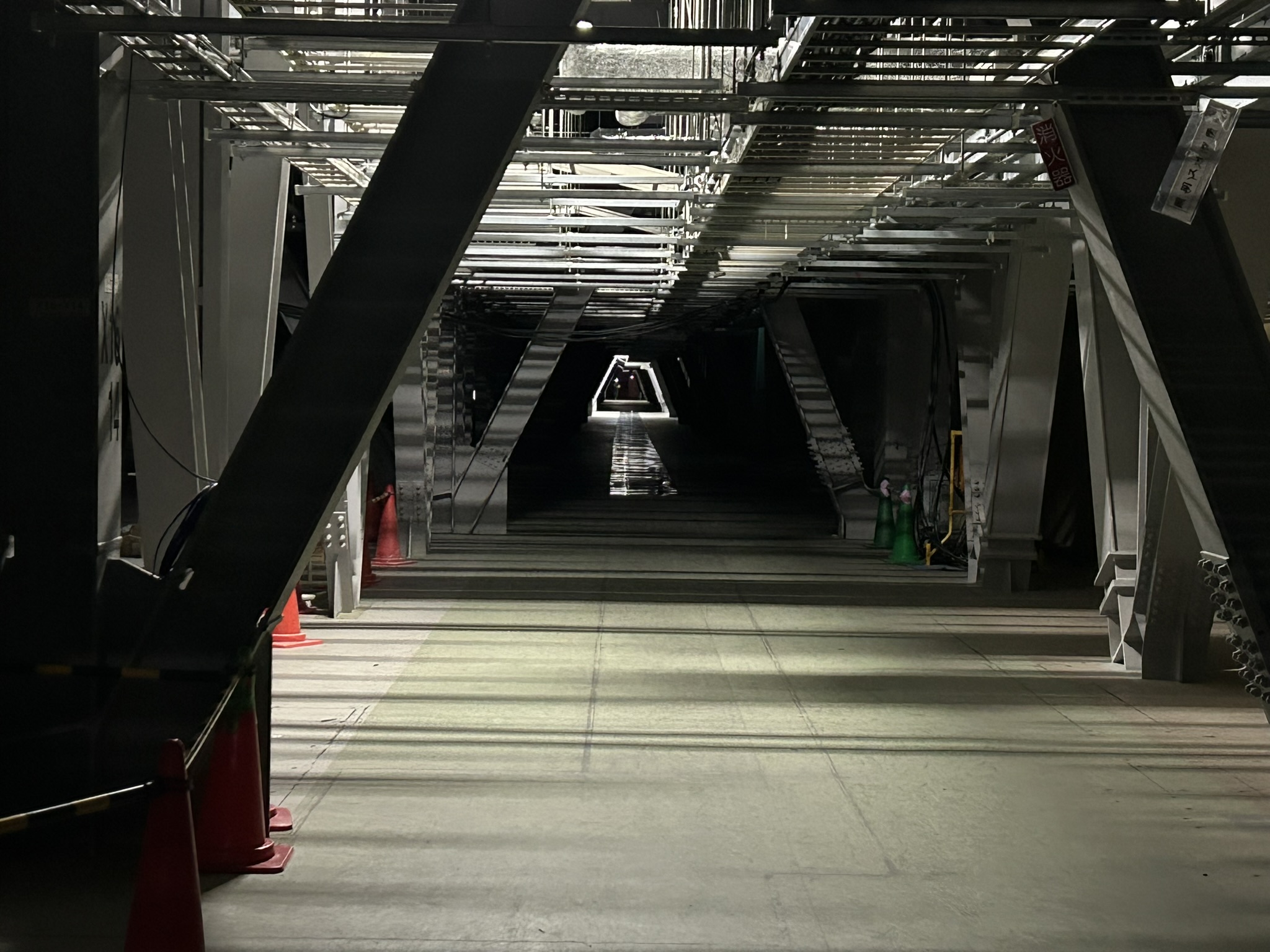

現場状況①
これまでにも何度か対応している現場ということもあり、作業エリアや状況を確認しながら、2名体制で上階と下階に分かれて作業を進めました。
-

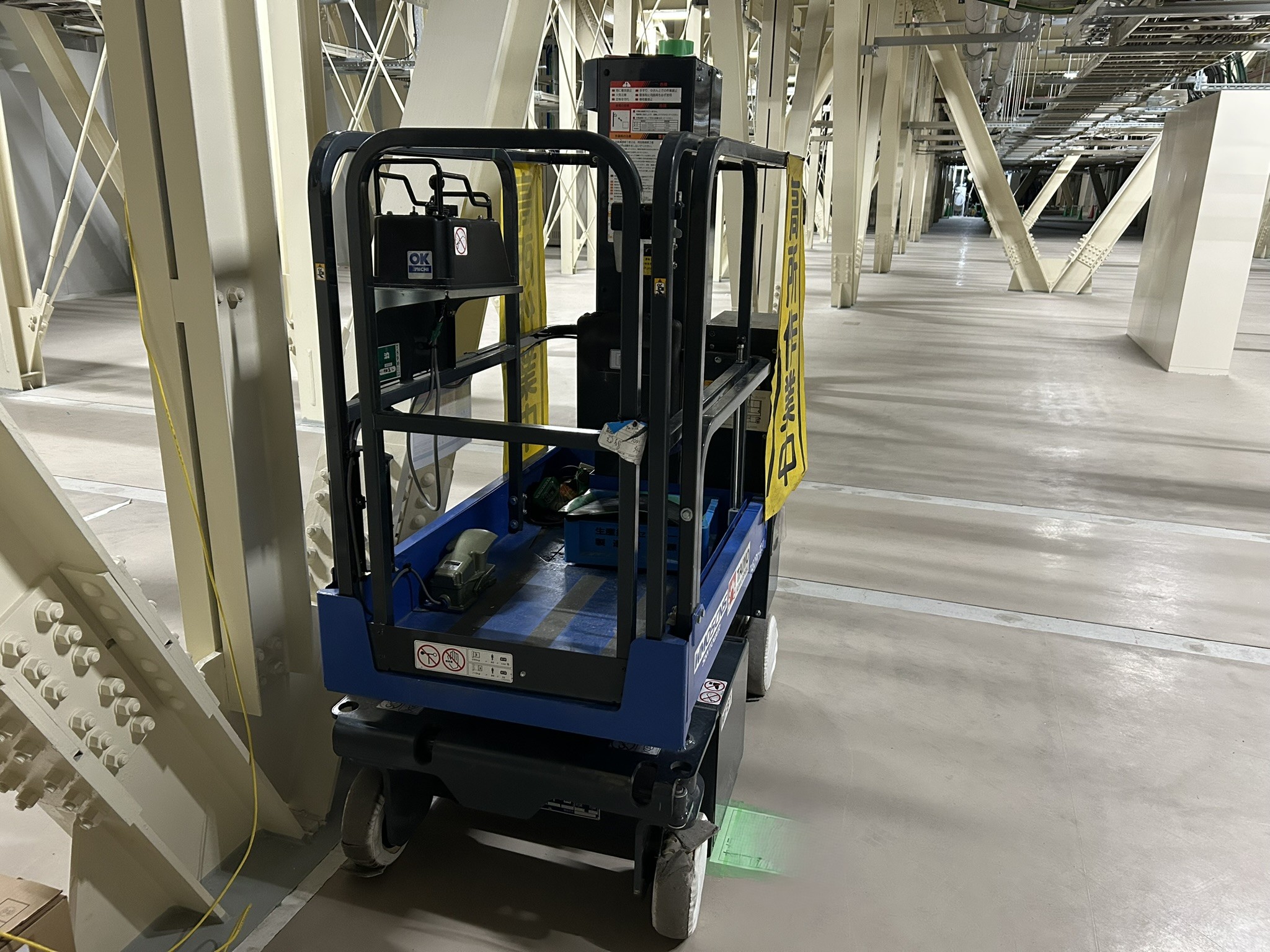

現場状況②
それぞれ担当する範囲を分担し、無線で声を掛け合いながら進めることで、今回もスムーズに作業を完了することができました。
-

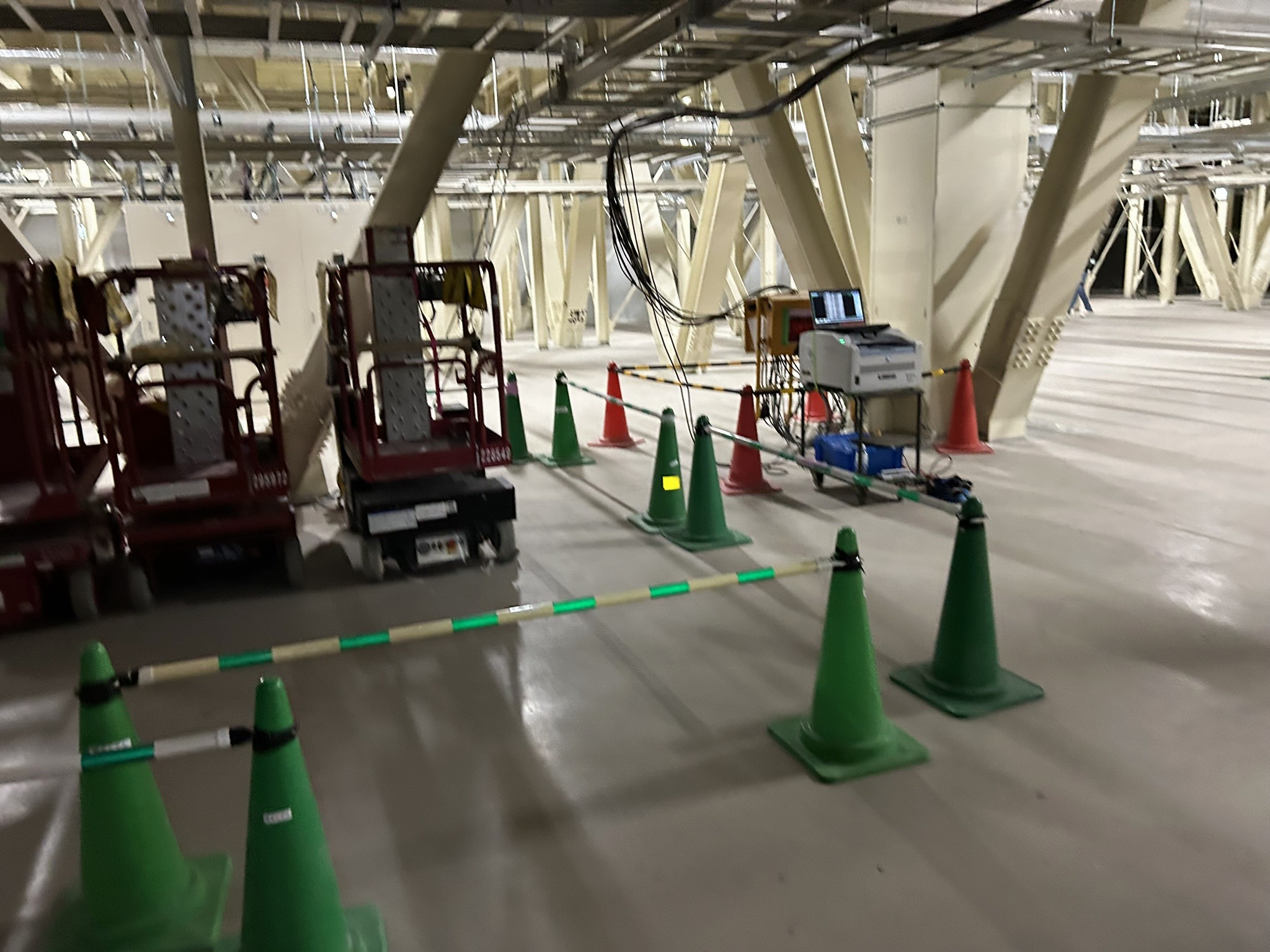

現場状況③
※写真は下階（天井にフィルムを張り付ける階）の様子です
-

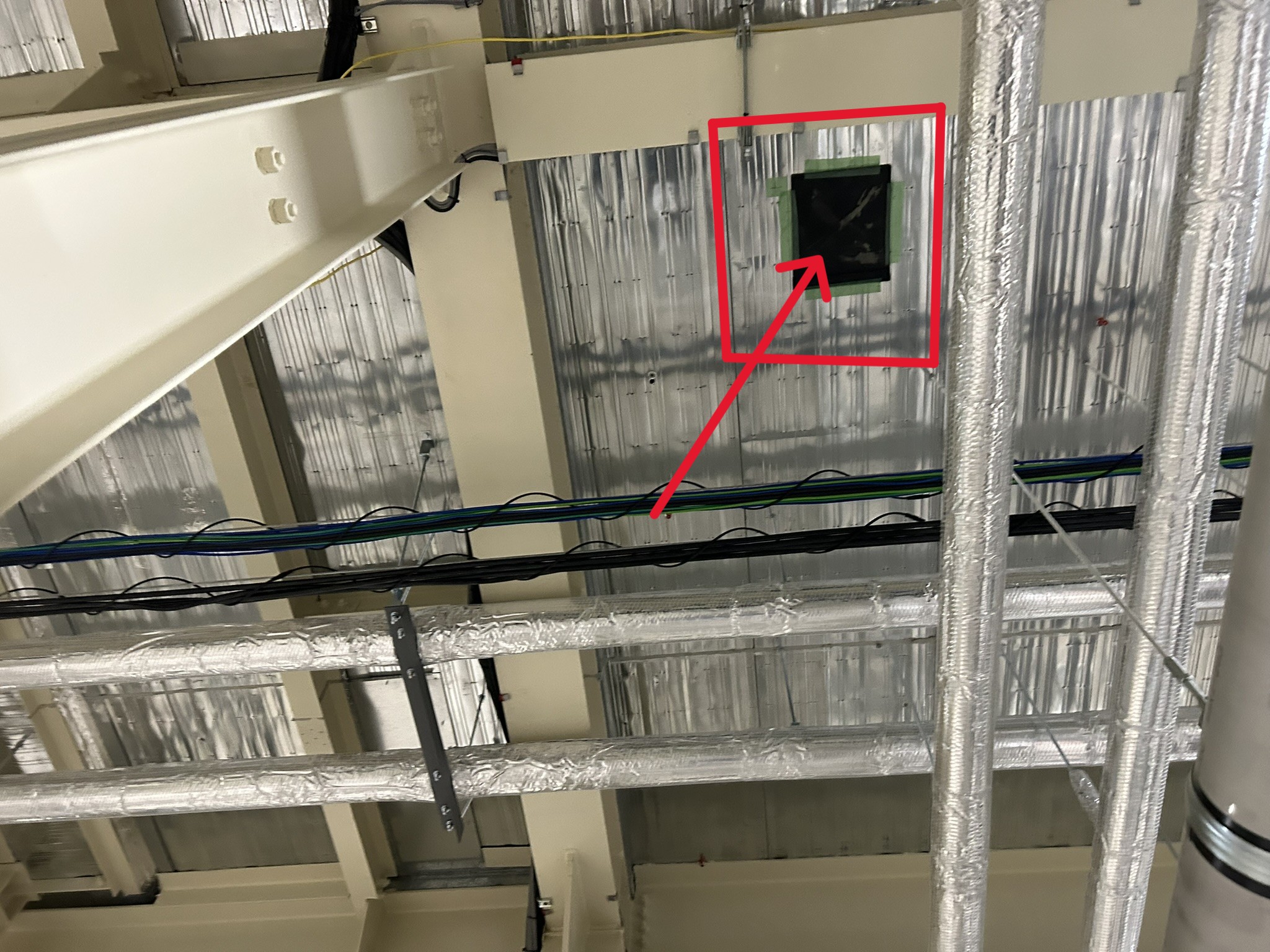

作業中①
矢印が示しているのがフィルムで、上階からX線を照射、このフィルムに写し込む形で撮影を行います。
-

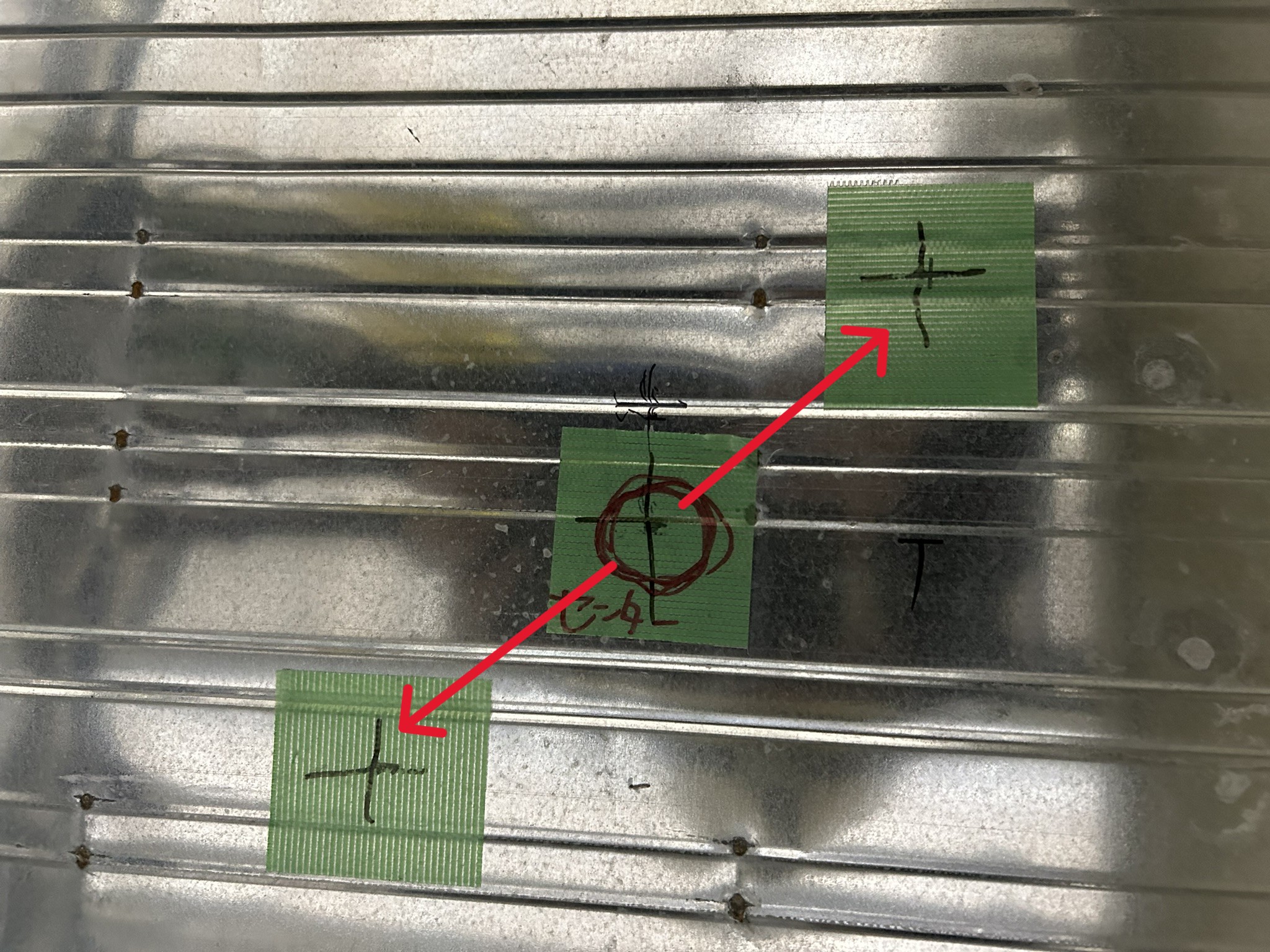

作業中②
フィルムを剥がした後の状態です。 まずセンター位置を決め、そこを基準に少しずつ位置をずらしながら撮影を行いました。
-

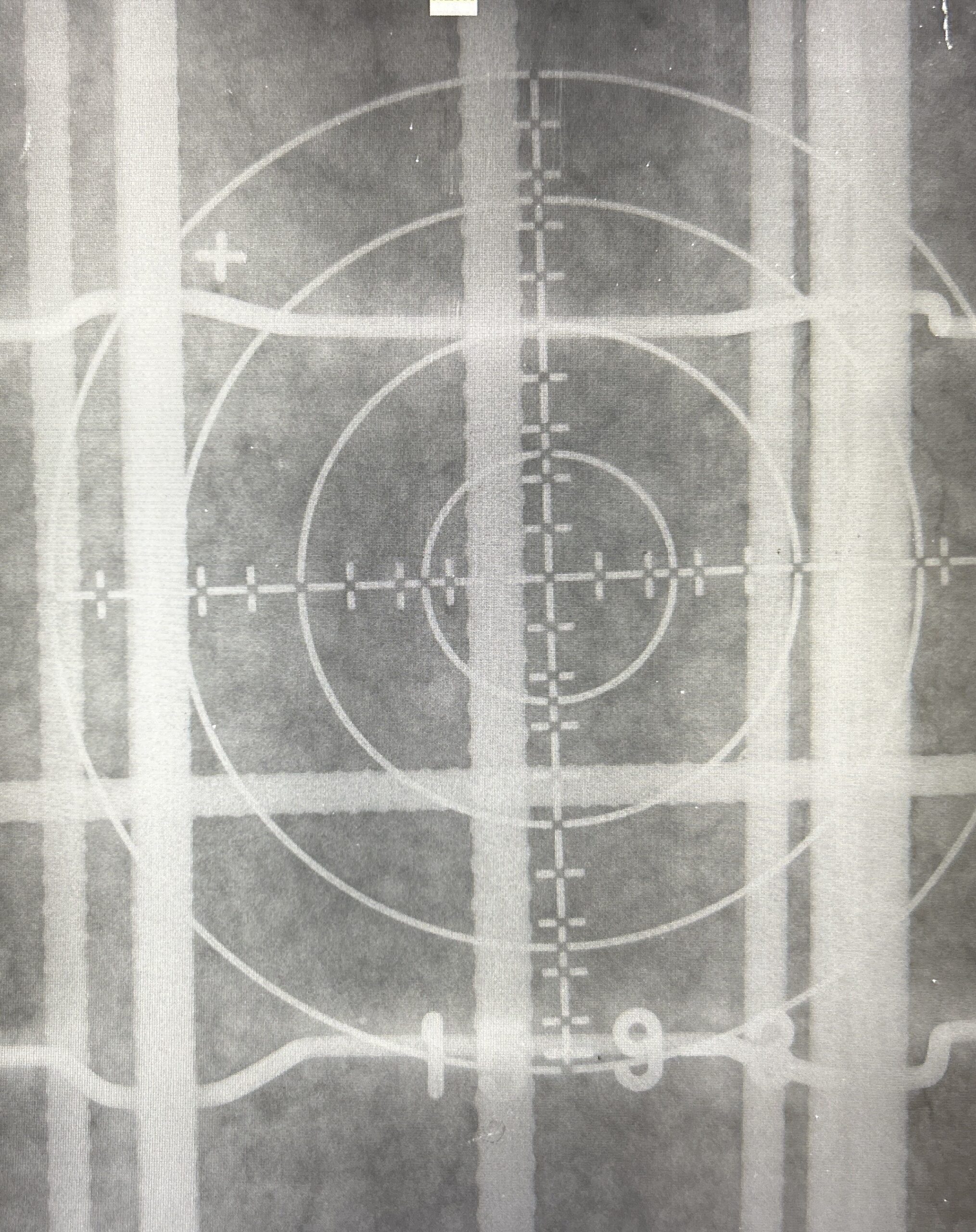

作業後①
今回は鉄筋や埋設物が多い箇所での作業となったため、X線画像を一枚ずつ確認しながら、位置を慎重に判断して撮影を進めました。
安全に穿孔できる位置を見極めるため、細かく位置を調整しながら対応しました。 -

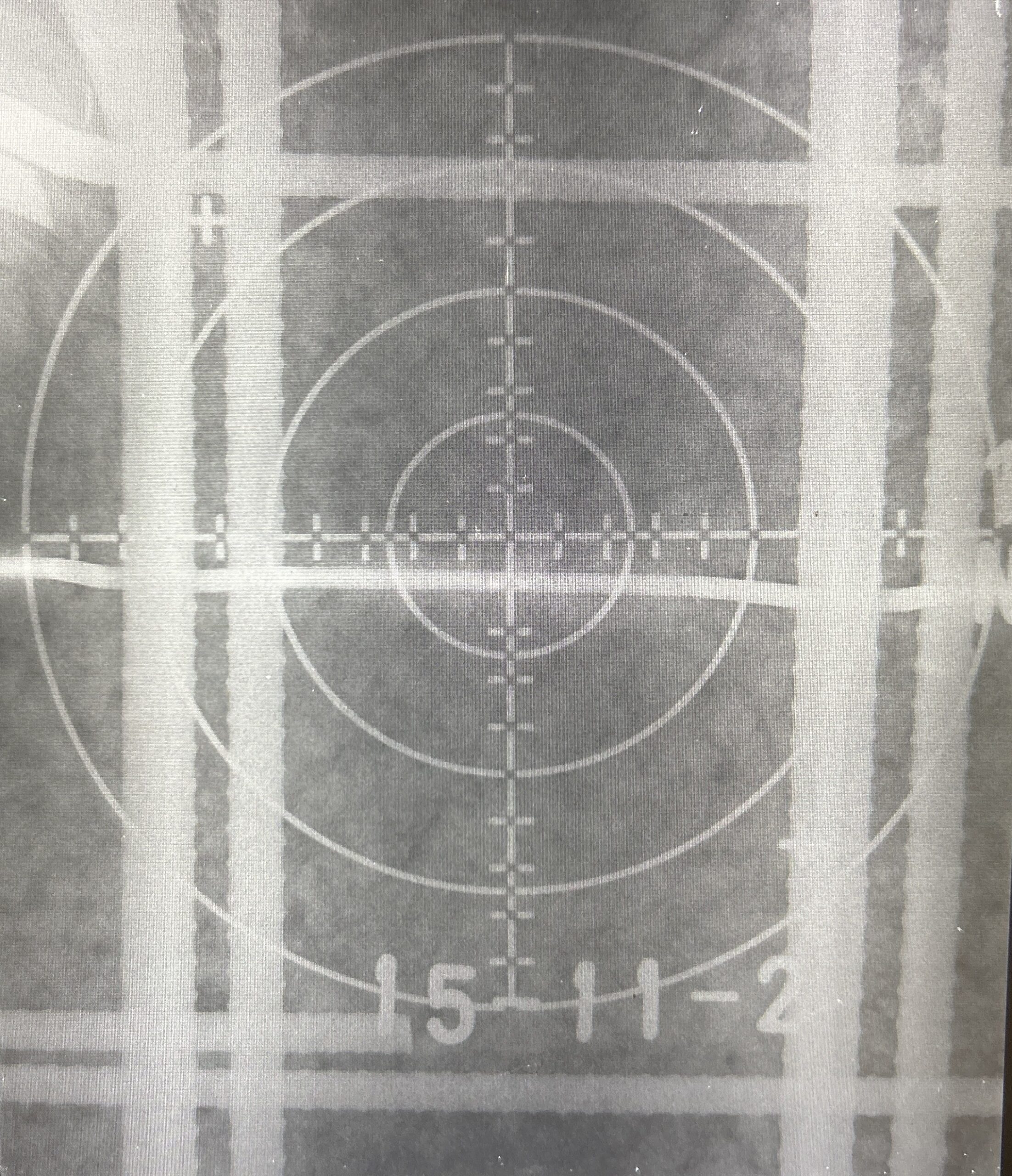

作業後②
お客様からのコメント
今回は、鉄筋や既設配管が近い箇所が多く、何度か再撮影をお願いする場面もありましたが、その都度、状況を確認しながら柔軟に対応していただきました。
厳しい条件の中でも、現場ですぐに画像を確認できたことで、最適な穿孔位置を判断することができ、安心して工事を進めることができました。
今回も丁寧に対応していただき、ありがとうございました。
担当者からのコメント
今回は鉄筋や既設配管が近い箇所も多く、慎重な確認が必要な現場でした。
撮影と確認を繰り返しながら位置を調整し、必要な箇所は追加で撮影することで、埋設物を避けた安全な穿孔位置を確認することができました。
