【業務用】門真市工場様 冷却水ポンプ能力アップ
施工事例
機器の移設に伴い、既設の冷却水配管から新設位置までの距離が延びるため、配管経路の見直しおよび延長工事を実施いたしました。
事前に系統図の確認と現地調査を行い、必要揚程の再計算を実施した結果、既設の冷却水ポンプ（3.7kW）では配管抵抗の増加により、必要な流量と圧力を確保できないことが判明いたしました。
そのため、ポンプ容量を5.5kWへ増強する計画を立て、適切な機器選定を行いました。
施工にあたっては、既設配管の一部を撤去し、新たに適正口径の配管を用いて延長施工を実施しました。
配管ルートは圧力損失を最小限に抑えるよう曲がり箇所を極力減らし、支持金物の追加設置や防振対策も併せて行っております。
また、ポンプの更新に伴い基礎および配線の見直しを行い、電源容量の確認とともに適切な保護装置を設置いたしました。
施工完了後には試運転を実施し、設計通りの流量および揚程が確保されていることを確認しました。
併せて各接続部の漏水点検や振動・騒音の確認を行い、問題がないことを確認した上でお引き渡しいたしました。
今回の工事により、機器移設後も安定した冷却水供給が可能なシステムへと改善されております。
| 施工事例 | 冷却水ポンプ能力アップ
|
|---|---|
| 更新前 | 3.7KW 冷却水ポンプ
|
| 更新後 | 5.5KW 冷却水ポンプ
65×50FS2G65.5E
|
| 施工期間 | 3週間
|
施工の様子
-

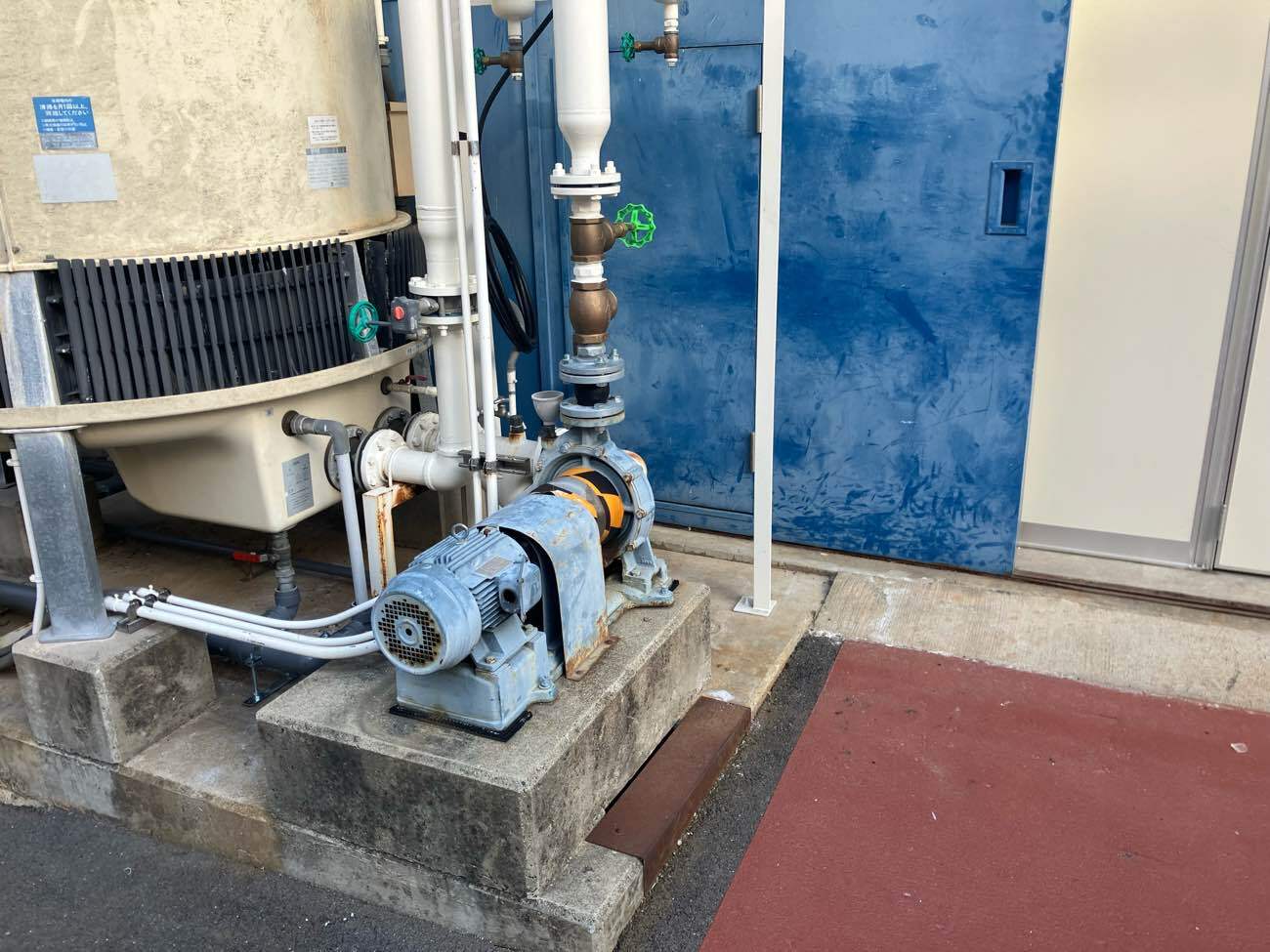

取替前
3.7KWポンプ
-

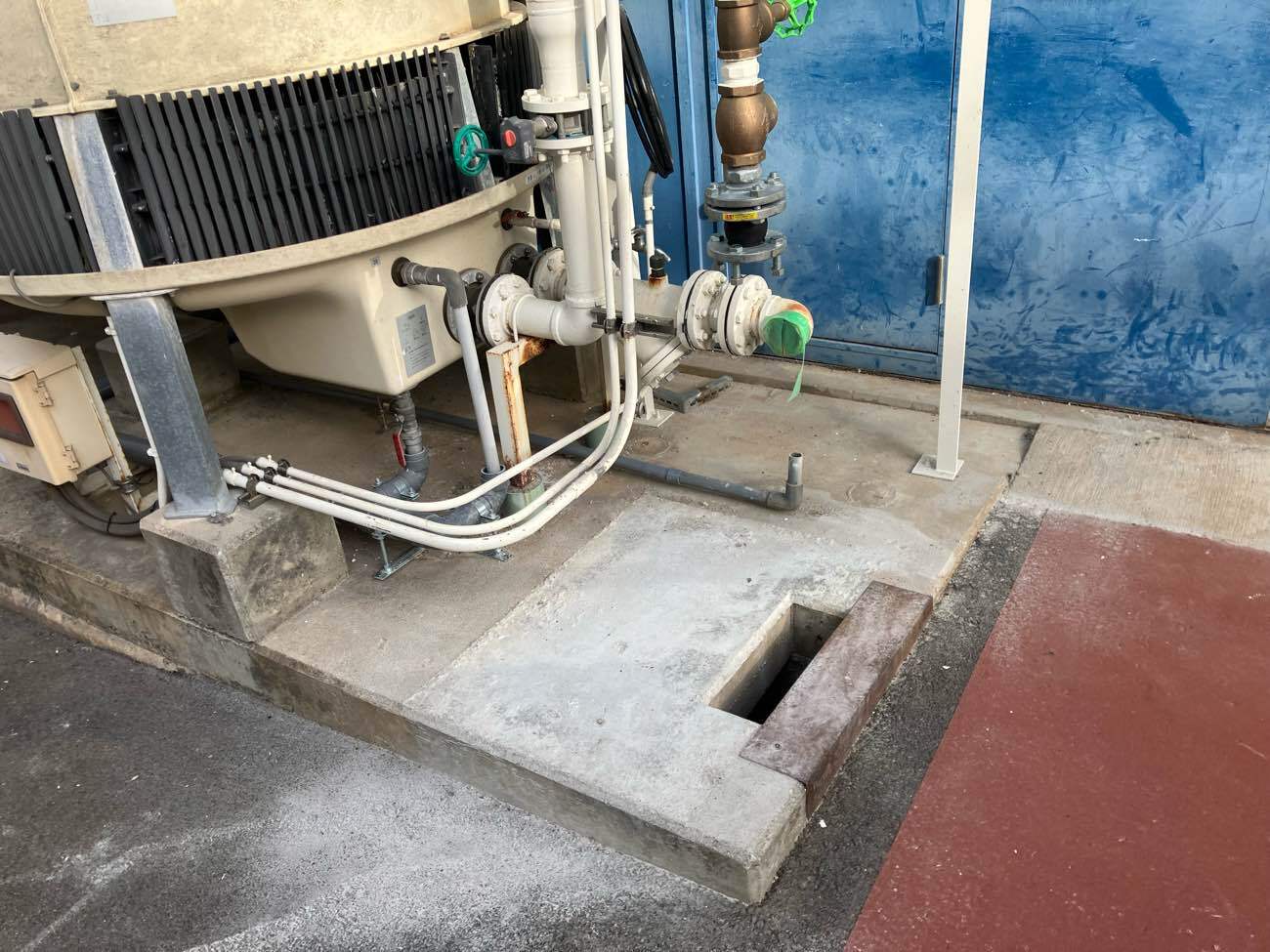

基礎斫り後
-

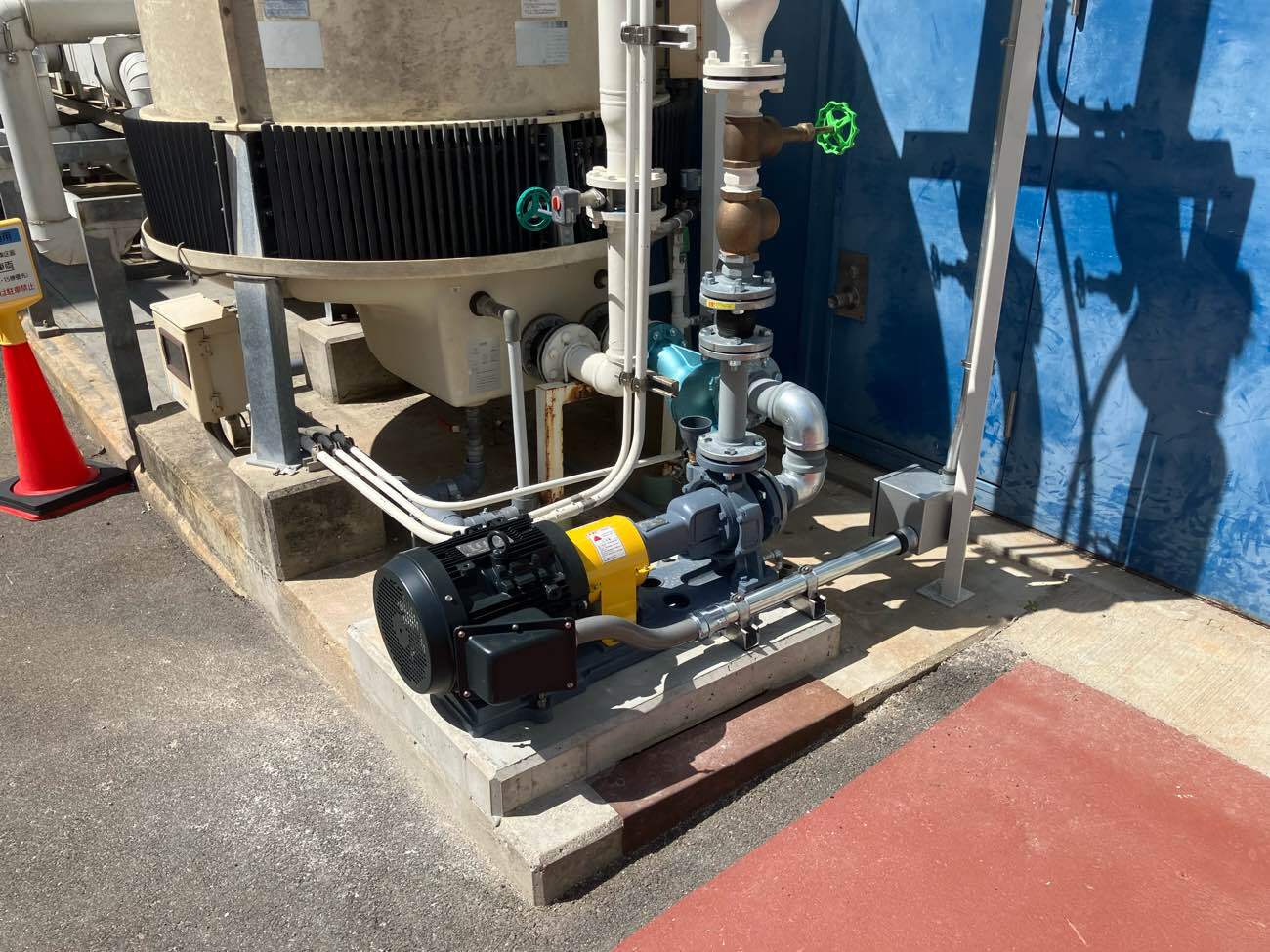

取替後
5.5KWポンプ
お客様からのコメント
無事に安定供給ができるようになって本当に良かったです。
担当者からのコメント
今回はポンプの容量をアップすることになり、それに伴って電源や基礎まで抜本的な見直しが必要となりました。
特に基礎に関しては、新しい機器と高さが合わなかったため、一度既存の基礎を斫り（削り）、再度基礎の形成を行っております。
また、電源もブレーカーや配線サイズをアップする必要があったため、想定より工期が重なり、お客様には機械を停止する時間を長くいただくことになってしまいました。
ご不便をおかけしましたが、ご理解とご協力をいただいたおかげで、今後の安定稼働を支える確実な施工ができました。誠にありがとうございました。
