大阪市内郵便局様 X線内部探査
施工事例
今回は大阪市某郵便局でのＸ線内部調査についてご紹介いたします。
郵便局内に電気配管の増設にあたって、穿孔が必要な為、Ｘ線内部探査を実施いたしました。
Ｘ線内部調査とはＸ線を用いてコンクリート壁・スラブ等の内部にある鉄筋や電配管などの埋設物の位置を、X線レントゲン撮影によってその場で正確に把握することです、そして埋設物を切断、破損して建物の強度が下がるのを防ぎ、安心してダイヤモンド穿孔工事やアンカー工事を行うことを目的としております。
具体的な工事としましては
コア抜き工事、ガス工事、電気設備工事、空調設備工事、水道工事
コンクリートアンカー工事、コンクリート建造物改修工事、コンクリート建造物調査診断、コンクリート橋梁完成検査
など様々な場面で使用されています。
今回は脚立を用いての作業になりましたが鉄筋や埋設管を避けて穿孔いたしました。
| 施工内容 | X線内部探査
|
|---|---|
| 施工期間 | 1日
|
施工の様子
-

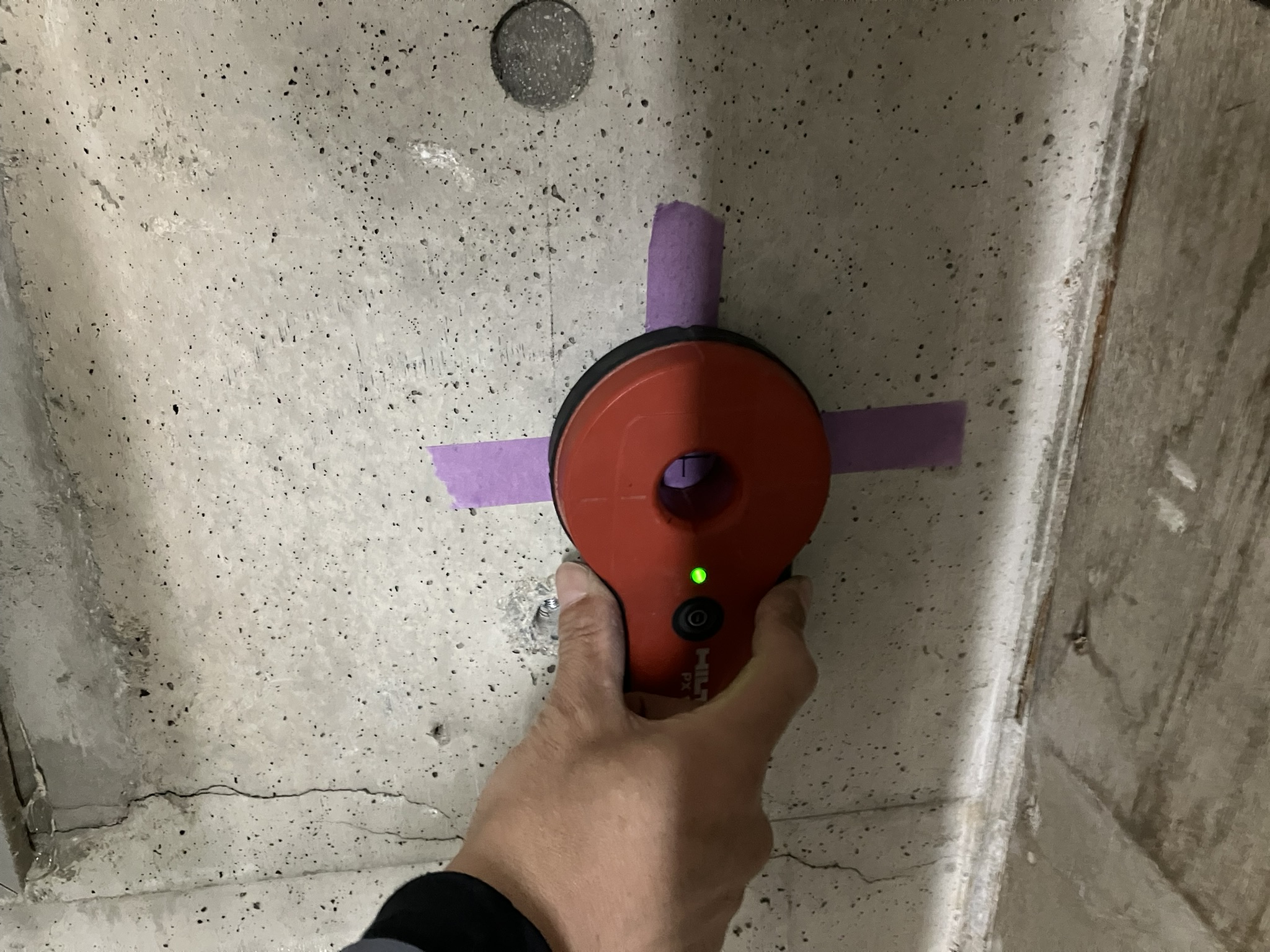

撮影準備①
墨出しを行いフィルムの設置位置を出します。
-

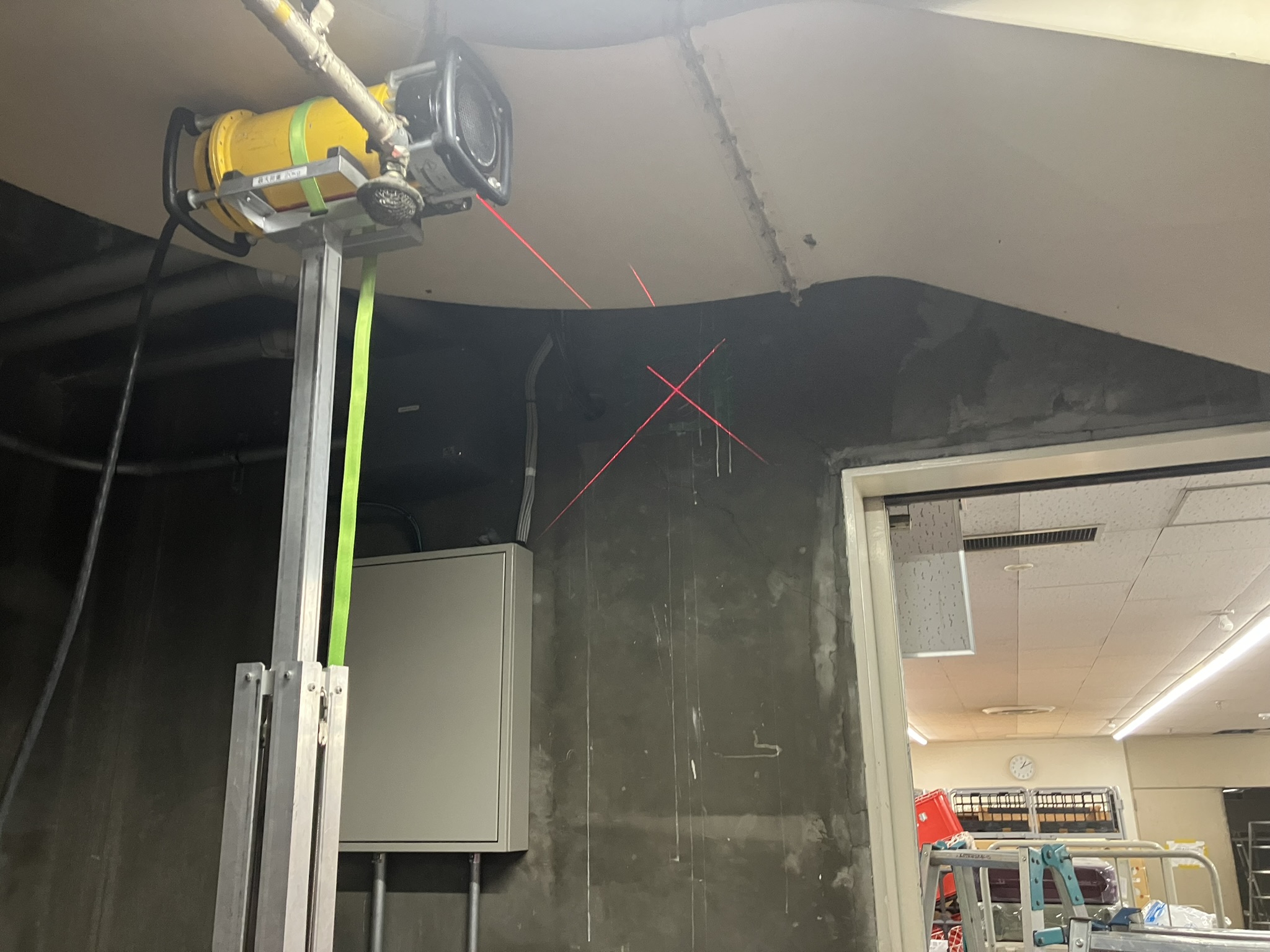

撮影準備②
穿孔箇所より１ｍの位置にＸ線発生装置を設置し、位置合わせを行います。
この時半径5m立ち入り禁止にします。
-

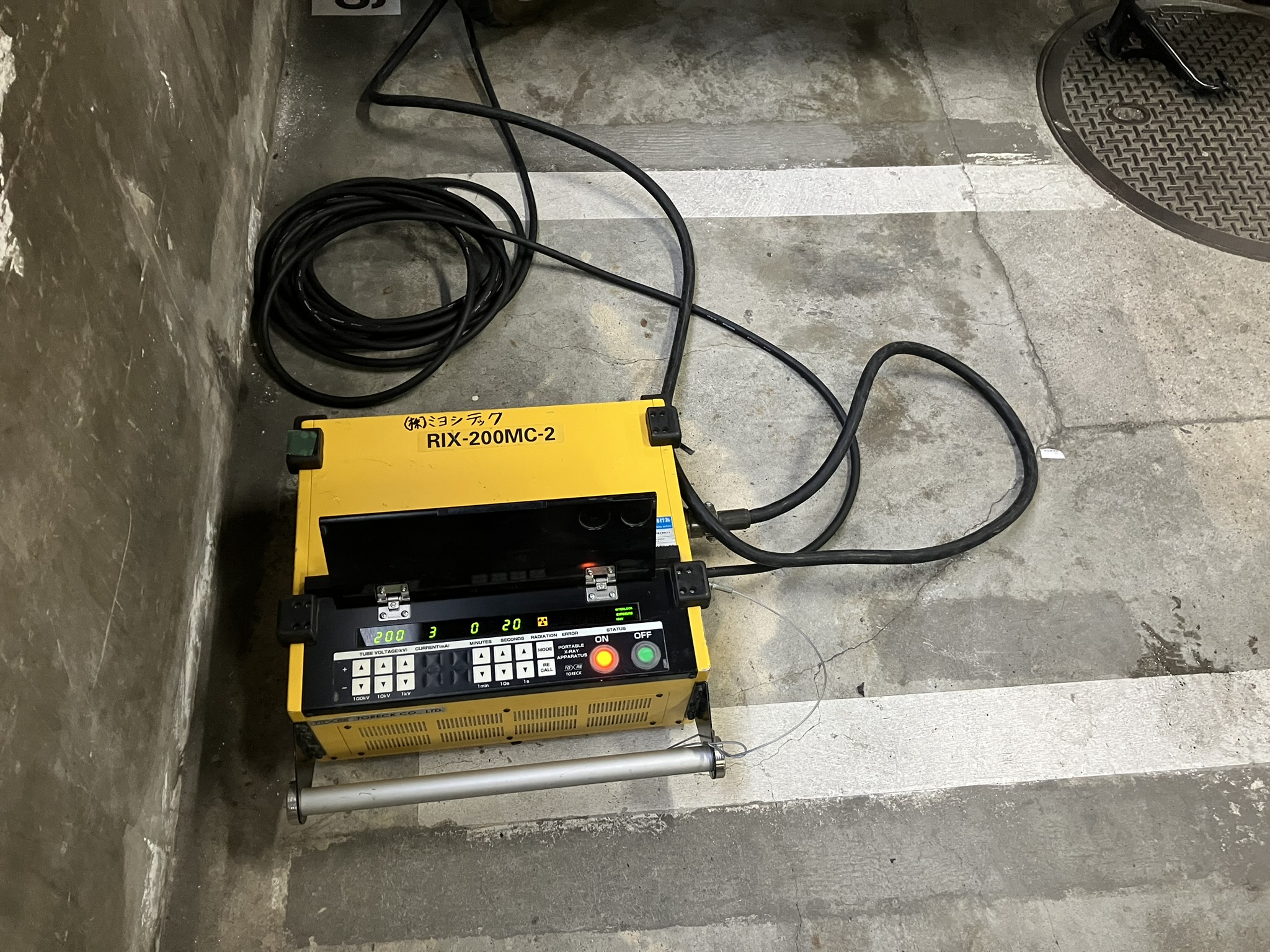

コントローラー
この機械を使用してＸ線発生装置のコントロールを行います。
-

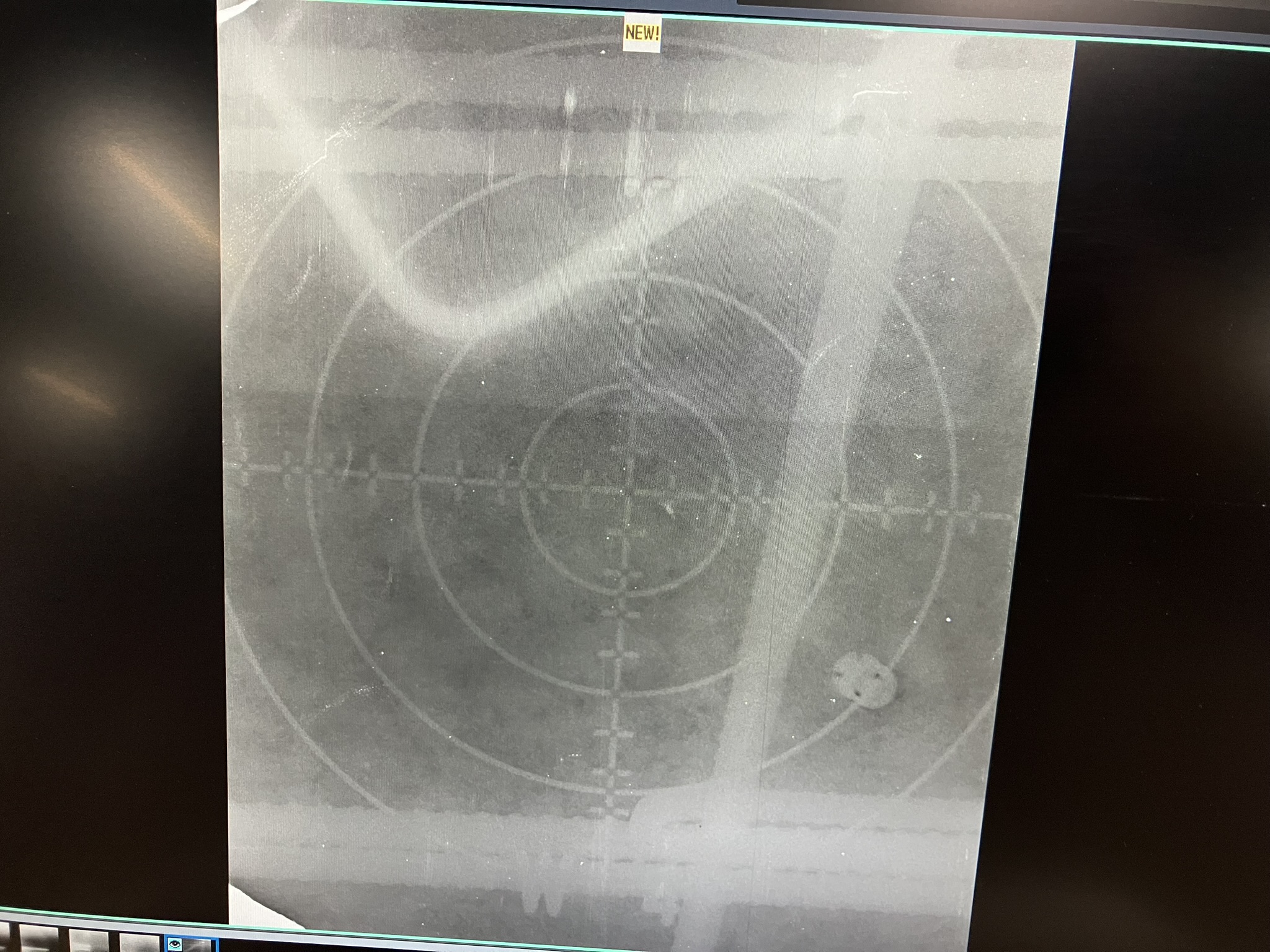

Ｘ線撮影
白い太線が鉄筋になります。埋設管や鉄筋箇所を避けて穿孔作業を行います。
お客様からのコメント
いつもありがとうございます。
ミヨシテックさんはその場でレントゲン画像を確認できることで円滑に工事を進めれて良かったです。
安心してお任せすることができました。今後ともまたよろしくお願いいたします。
担当者からのコメント
今回は電気配管経路である壁面貫通部を事前にX線（レントゲン）内部探査検査を行い、コア貫通作業の際に建築物の鉄筋や埋設配線を切断せずに安全に穴をあけることが出来ました。
ミヨシテックでは壁や床など高所での撮影もお客様の依頼に幅広く対応することが可能です。
「住まいのおたすけ隊 ミヨシテック 寝屋川」ではどこに相談したら良いかわからない！他店との金額比較をしてみたい！業務コストを削減したい！等々設備管理責任者様・ご担当者様の強い味方ですので、コンクリート建造物の内部探査をご検討の際には、是非ともお問い合わせくださいませ。
